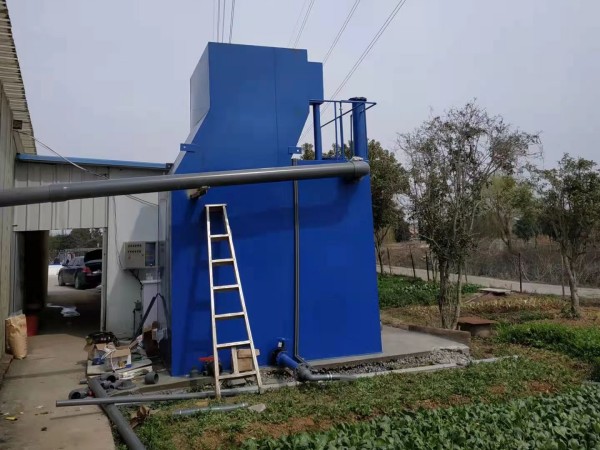

網格絮凝池，由于其良好的水力性能和便捷的安裝維護，正在被越來越廣泛的應用于自來水廠、中水回用工程、污水處理廠深度處理段等工程項目中，社會效益和經濟效益顯著。 渦街反應器上有渦街裝置，以更好的分配水流，強化反應效果。渦街反應器可使水流產生高頻譜陣列式渦旋，產生的礬花密實。
一、構造說明

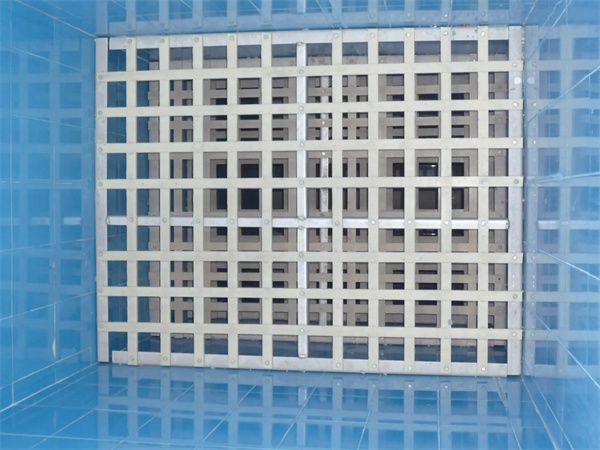

網格絮凝池是一種由三角組件、斜棱板兩部分拼裝而成的六邊形網格絮凝裝置。當水流通過絮凝裝置時，斜楞板上的斜楞板對水流轉向擾動，打破水流跟從效應，形成流體折轉紊動，其特點是水流通過旋流網格過程中產生多層次微動力擾動，促進礬花的形成與結合，從而提升絮凝效果。此外，經水力旋流網格反應后的絮體沉降性能大幅度改善，有利于降低絮凝劑投加單耗。
二、突出有點
高效網格絮凝池，根據實際運行情況來看，具有如下突出優點：
（1）水力條件
改造后絮凝池平均G值由40.246s-1提升至52.346s-1，反應速度梯度的提高有利于絮凝劑的快速擴散和礬花絮體的生成。此外，速度梯度隨著反應的進行而逐漸減小，第一級至第四級的速度梯度依次為71s-1、55s-1、35s-1和18s-1。絮凝池尾端過網流速由改造前0.1371m/s降低為0.0832m/s，可有效防止絮凝反應末期礬花因混合強度過大而破碎。
（2）水質指標
在滿負荷運行工況下，對比改造前后沉后水水質情況，結果如下圖所示。在進水渾濁度最高值28.02NTU，最低值3.02NTU，平均13.03NTU的條件下，改造后沉后水渾濁度平均值為0.71NTU，優于改造前0.88NTU，改造前后沉后水的渾濁度去除率分別是93.03%和92.69%。以上結果說明，更換水力旋流型網格絮凝裝置以及改變進水流道等措施可以?xún)?yōu)化顆粒脫穩和凝聚過程，使形成的礬花密實，具有良好的沉降性能，從而有效提高絮凝效果。
（3）絮凝劑藥耗
對比改造前后該水廠聚合氯化鋁藥耗（以Al2O3計）變化情況，結果如下圖所示。改造后聚合氯化鋁藥劑投加量下降，藥劑投加量由改造前2.3mg/L降低至2.16mg/L，平均藥劑單耗下降6.09%。按照理論處理水量估算，全年聚合氯化鋁藥劑費用由228176.1元/年降至214287.1元/年。本次改造同時實現了沉淀池出水水質提升和混凝劑藥劑單耗降低，主要原因一是通過絮凝條件的改善，反應初期混合強度加強，有利于實現絮凝劑與水中顆粒充分反應。二是由于進水流道的改變使有效反應時間延長，進一步促進絮體密實生長，提高絮體沉降性能。
（4）改造費用
本次改造總投資約103萬元，其中水力旋流型絮凝裝置采購費用約74萬元。水力旋流網格絮凝器的多邊形網格固定組件采用ABS材質，該材質具有質量輕、耐腐蝕的特點。絮凝器由三角組件、斜棱板兩部分拼裝后模塊化組裝，不需要焊接或粘結，結構本身可有效消除應力，不易損壞，拆裝和維護方便，絮凝裝置使用壽命約10年。
三、網格絮凝池的使用條件：
1.原水水溫為40~34.0℃、濁度為25~2500度。
2.單池處理的水量以1~2.5萬m3/d較合適,以免因單格面積過大而影響效果。水廠產水量大時,可采用2組或多組池并聯運行操作。采用網格或柵條的絮凝池效果相接近,但柵條加工比較方便,用料也省。
3.適用于新建也可用于舊池的改造。
四、網格絮凝池設計理論：
1.絮凝時間一般為10~15min;
2.絮凝池分隔大小按豎向流速確定;
3.絮凝池分格數按絮凝時間計算,多數分成8~18格;可大致按分格數均分成3段,其中前段各格為3~5mim,段端35min,末段45min;
4.網格或柵條數前段較多,中斷較少,末段可不放,但前段總數宜在16層以上,中斷在8層以上上下兩層間距為60~70cm;
5.每格的豎向流速,前段和中段0.12~0.14m/s,末段0.10.14m/s;
6.網格或柵條的外框尺寸等于每格池的凈尺寸。前段柵條縫隙為50m,或網格孔眼為80×80mm,中段分別為80m和100×100mm;
7.各格之間的過水孔洞應上下交錯布置,孔洞計算流速,前段0.3~0.2m/s,,中段0.2~0.15m/s,末段0.1~0.14m/s,各過水孔面積從前段向末段逐步增大。所有過水孔須經常處于淹沒狀態,因此上部孔洞標高應考慮沉淀池水位變化時不會露出水面;
8.網孔或過柵流速,前段0.25~0.30m/s,中段0.22~0.25m/s;
9.一般排泥可用長度小雨5m、直徑150m~200mm的穿孔排泥管或單斗底排泥,采用快開排泥閥;
10.柵條、網格構件的制作材料可采用木材、扁鋼、鑄鐵及鋼筋混凝土預制件等。
網格絮凝池，柵條、網格構件的厚度宜采用以下數值:
木材板條厚度:20~25mm
扁鋼構件厚度:5~6mm
鑄鐵構件厚度:10~15mm
鋼筋混凝土預制件厚度:30~70mm

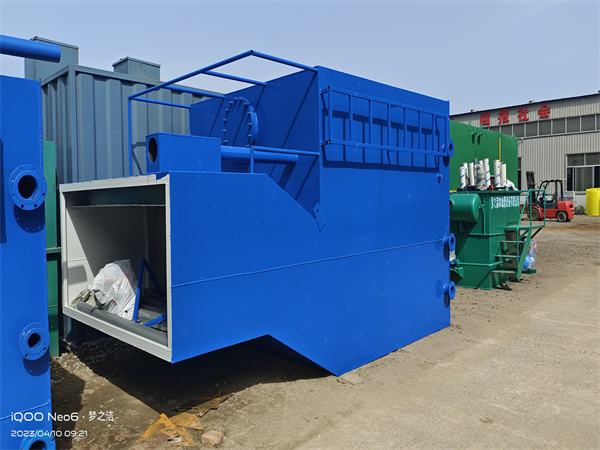

網格絮凝池是給水處理中重要的工藝環節，也是保障出水水質的第一步工藝流程。絮凝反應的效果不僅取決于絮凝劑的特性，還取決于絮凝裝置所提供的動力學條件。柵條絮凝裝置提供的水力條件難以達到理想的絮凝效果，新型網格絮凝裝置是提高絮凝反應效果的有效途徑。
