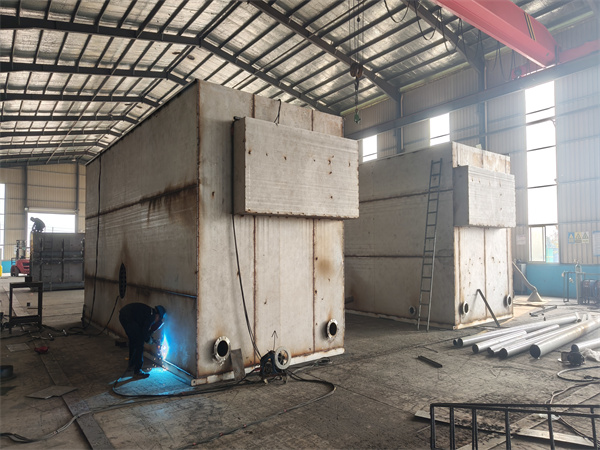

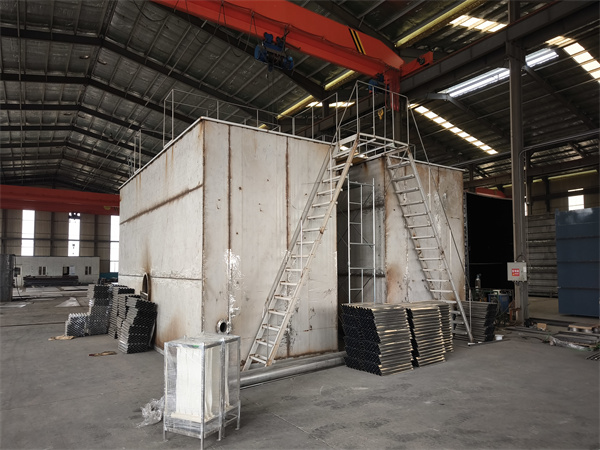

模塊化凈水系統，是按“立體化、生態化、智能化、裝備化、標準化”標準組織實施的凈水廠系統。微（小）型模塊化凈水廠系統是基于側向流水平沉淀技術為基礎研發的，系統集成現今主流的凈水工藝：絮凝、沉淀（氣浮）、過濾、消毒等，具有成熟、穩定、運行成本低的特點。根據應用場景對吊裝、運輸、使用等多方面的要求，將各工藝環節的設計進行了反復的調整，最終實現完整工藝的集成，在保障工藝先進性的同時實現了獨立運輸，快速吊裝就位，全自動無人值守穩定運行的目標。

一、模塊化凈水系統主要具有如下特點：

1. 集成多種凈水工藝，可將混合、絮凝、氣浮、沉淀、過濾、納濾、消毒等水處理工藝集成于設備內部，并配置藥劑投加、反沖洗、加壓提升、電控系統及配套管路等；

2. 整體設計，便于運輸安裝，預留多種工藝接口，配備豐富的拓展模塊，可快速實現現場的通水運行及出水達標使用；

3. 高效的信息傳輸及管理系統，全面監控各站點全自動運行情況，配置安全警報系統，實現無人值守；

4. 運營托管。所有運行維護，耗材補充，設備管理，定期保養等工作，可完全交由處理。將設立運營中心，配備經驗豐富的運維工程師負責日常的運營管理工作，完全解除客戶運維負擔。運營托管有設備年費方式和水量計費方式等多種合作方式可供選擇。

5. 客戶自主運營，提供技術支持。微小型凈水廠系統日常可以完全自主運行，遠程監控。因此客戶自主運營的負擔將大大減輕。將提供24小時的遠程技術支持，一天內到達現場的快速響應機制，設備定期巡檢服務等多種支持服務，協助客戶實現高效運營。

二、結構描述

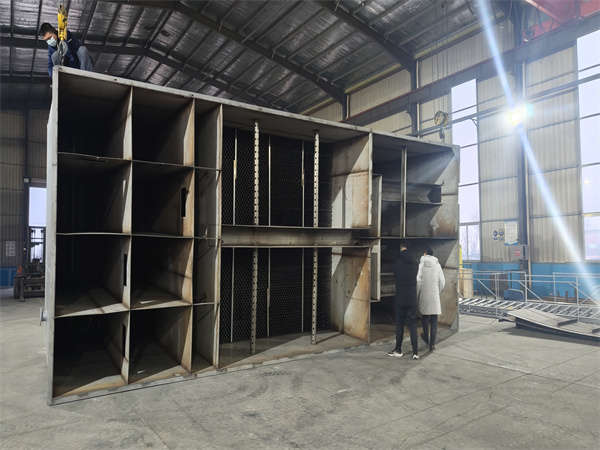

模塊化凈水系統分為五個部分組成（斗狀網格絮凝反應區、緩衡過度布水區、斜管沉淀區、集排泥區、V形過濾區），進水電動閥、進水流量儀表、液位儀表、濁度/余氯、模塊化凈水設備，加藥設備執行機構、消毒設備執行機構、水反沖洗模塊、汽反沖洗模塊、排污閥運行方式手動/自動/遠程。

模塊化凈水系統具有自動進水、自動定時排泥、自動反沖洗、并能根據清水池的液位來控制本身設備的自動化和其它相關設備的自動化連鎖等。

模塊化凈水系統采用網格絮凝池反應絮凝，箱式結構，是水廠常規物理處理三大工藝剛開始的一道關鍵工序，原水進入網格絮凝、沉淀之前要經過管式混合器加藥口處，加入絮凝劑（溶液）后，初混合后的水需經過多層網格絮凝，流速進一步減緩，水流通過網格的孔眼時水流收縮，過網后水流擴大，流速減小，持續分段紊動，絮體顆粒均勻的得到多次重復碰撞，有效的擠出絮體內部的水分，在絮凝劑的作用下，形成易于分離的密實絮體，而沉積下來。

沉淀區設有蜂窩斜管填料（孔徑為35mm，厚度≥δ0.6mm），為了避免水量突變的沖擊負荷的耐力強、斜管填料材質為乙丙共聚（改性），本原材料在水下具有使用壽命長、強度高、耐抗沖擊力性能好等特點，使原水以及水中的懸浮物和藥劑進行充分反應，讓水中礬花在布水區循環狀態下與雜質進行充分接觸形成大礬花，已形成的大礬花更密實更大，礬花密度比重大于水的比重，重力沉降到底集泥區，小礬花密度接近于水的密度一道進入斜管沉降區，由于斜管的吸附粘結在斜管壁上，系統設備是連續運行，所以斜管內壁上的礬花越累越多，當隨水流上升的作用松動斜管壁上已形成的大礬花，隨重力作用滑落集泥區，集泥區污泥靠水的重力（靜壓）下由排污閥自動將泥排出至外面排水溝。

濾池反沖洗配套的羅茨風機及管路、電纜、控制線纜以及配電柜、控制柜由一體化設備自動PLC控制箱自動程序控制。

三、工作原理

1、模塊化凈水系統原水和全自動加藥裝置加入的絮凝劑一并進入管道混合器，經管道混合器使水和絮凝劑充分混合后、經折板反應裝置使絮凝劑中的陰陽離子分別與水中的陰陽離子充分接觸、反應后經整流器使水均勻分布到斜管沉淀器中，經斜管沉淀器充分沉淀后、一部分沉淀物淤積在沉淀池的淤泥收集器中，淤泥收集器不斷收集懸浮物，造成淤泥收集器的阻力逐漸增加，因而促使虹吸管內的水位不斷的升高，當水位達到虹吸輔助管管口時，便發生虹吸作用。

2、沖洗水箱中的水自下而上地通過淤泥收集器的水與淤泥分離板，對淤泥收集器進行反沖洗。當沖洗水箱水面降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。淤泥收集器反沖洗結束，進入下一個周期，另一部分礬花狀的沉定物自流到過濾器內，經過濾床自上而下的過濾，清水即從連通管注入沖洗水箱內貯存，水箱充滿后，通過出水管且經全自動二氧化氯發生器消毒器消毒后進入清水池。

3、一體化凈水設備廠濾床不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷的升高，當水位達到虹吸輔助管管口時，便發生虹吸作用。這時，沖洗水箱中的水自下而上地通過濾床，對濾料進行反沖洗。當沖洗水箱水面降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一個周期。

四、操作步驟

步驟階段 進水閥 出水閥 排水閥 反洗

進氣閥 反洗

進水閥 反洗

風機 反洗

水泵 設置

時間

正常運行 ○ ○ ○ ● ● ● ●

氣反洗 ● ● ○ ○ ● ○ ● 2min

氣水反洗 ● ● ○ ○ ○ ○ ○ 4min

水反洗 ● ● ○ ● ○ ● ○ 6min

圖標備注：○代表開啟狀態      ●代表關閉狀態

五、模塊集成化凈水設備優勢

（1）模塊化布置，操作管理方便，室內外均可安置。

（2）本一體化裝置不僅對濁度去除率高，另對COD、色度、膠體、腐物質具有一定的去除效果。

（3）在刮風下雨或泥石流源水不穩定的情況下，能承受源水濁度≤3000NTU，出水濁度≤1NTU。

（4）可適合單座小處理量Q=500m3/d，可適合大處理量Q=15000m3/d，處理量在5000m3/d的可分為多臺組合使用，在維護時可分開運行產水，方便維護同時不影響產水需求。

（5）適用范圍廣；如工礦企業給水、應急消防用水、中大型自來水廠、農村生活用水等。

模塊化凈水系統是集反應、沉淀、過濾、反沖、排泥于一體的凈水設備，在原水符合飲用水源標準時，其出水經加氯消毒后可達生活飲用水標準。一體化凈水裝置，具有良好的凈水效果、性能穩定、結構緊湊、體積小、占地面積少、維修容易、管理操作方便等優點。與常規凈水設備相比具。

更多關于一體化凈水設備的相關資料，可關注公司網站（www.sdmzj.com）！
